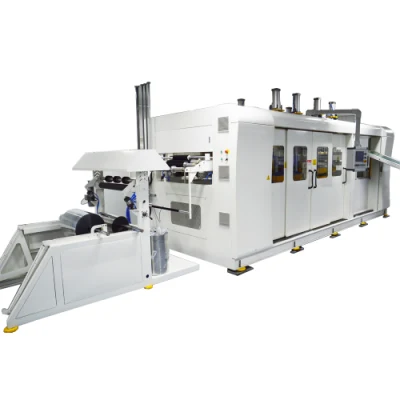

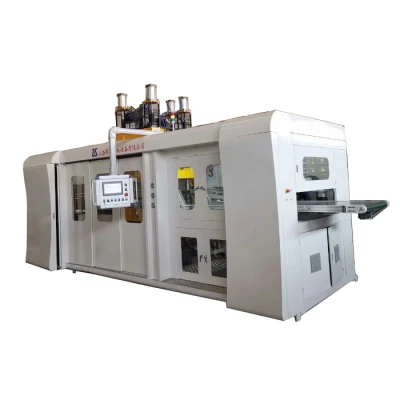

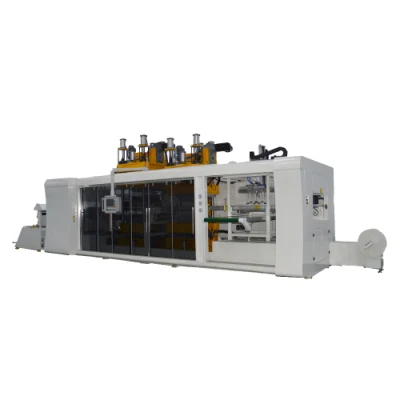

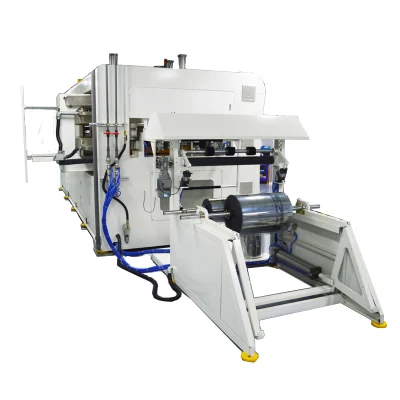

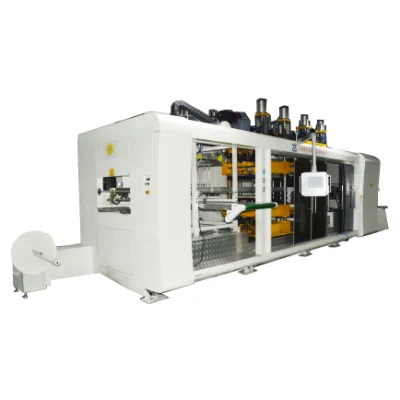

ZS-4070 presión positiva y negativa totalmente automática calibre fino proceso de termoformado al vacío producto plástico (embalaje, bandeja, caja, tapa...) Máquina

Máquina de termoformado al vacío ZS-4070 de calibre fino con presión positiva y negativa automática para productos plásticos. Somos una fábrica especializada en el proceso de termoformado.
Solicitar un presupuesto

Detalles del producto

  • Visión General
  • Resumen
  • Aplicación
  • Parámetros
  • Flujo de procesamiento
  • Características técnicas
  • Componentes principales
  • Power&Air (suministro de cliente)
  • Entorno del taller
Visión General

Información Básica.

No. de Modelo.
ZS-4070
modelo
Zs-4070
nombre
Vacuum Thermoforming Machine
método de calentamiento
Two or Three Stage Double Side Heating
método de conducción
Complete Servo Motor
Paquete de Transporte
Stretch Film or Wooden Box
Especificación
Dimension: 8500*2400*3200mm
Marca Comercial
ZHANSHI
Origen
Qingpu District, Shanghai
Código del HS
8477409000
Capacidad de Producción
150sets/Year

Descripción de Producto

Resumen
. Adoptar la última tecnología internacional de termoformado y está integrado de diseño eléctrico, mecánico y neumático.
2.
PLC y Control de pantalla táctil, todo el sistema realiza la interacción humana máquina.
3. Calentamiento de tres etapas, fácil para la formación de moldes convexos o cóncavos. Corte de hoja láser.
4. Calefacción, formación, perforación, corte, apilado todo en una línea.
5. La ventaja de la máquina:
Reducir la mano de obra

Fácil de usar
Mejorar  la eficiencia
 Alta fiabilidad
Alto nivel de automatización

Completamente accionado por servomotor
Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine

Aplicación

1. Es adecuado para PLA,almidón de maíz,PP,PE,APET,PVC,PETG ,PS,ABS ,EPS,HIPS y otras formas de chapa de plástico.
2. Procesando la alta transparencia, la alta profundidad, circular, forma cuadrada, irregular, Arriba y abajo ambos lados estiran, turnup etc. produce variedad de industria médica blíster forro, la industria alimentaria de la caja de almuerzo, juguetes, bandeja, plato, tazón, cubierta, industria electrónica y otros envases industriales.




Parámetros
1 Modelo ZS-4070
2 Área de formación máxima 400*700mm
3 Método de conducción de la plataforma del molde Plataforma de molde superior e inferior que se impulsa mediante una biela
4 Ventaja Reducir el coste del molde, el ahorro de energía, el horno de calefacción extraíble, adoptar el eje de aire en la estación de alimentación, dispositivo de cambio rápido de molde, precio mucho más bajo
5 Tipo de corte Cortar el molde exterior
6 Profundidad de formación máxima 150mm
7 Espesor del material 0,1-2,0mm
8 Diámetro máximo del material 1000mm
9 Velocidad de producción 13-40cycle/min
10 Potencia total 75kW (normalmente use 33-55kw)
11 Voltaje 380v-50hz-3ph
12 Peso 10T
13 Dimensión
(L*W*H)
8500*2400*3200mm



Flujo de procesamiento
Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine
Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine
Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine

            1. Alimentación automática                    2. Calefacción de tres o dos etapas            3. Formación de presión positiva y negativa



Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine
Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine
Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine

          4.  Servoaccionamiento de corte                        5 . Apilamiento automático                         6. Reciclaje de chatarra





Características técnicas

1. El material se calienta por (tres o dos) etapas superior e inferior de horno de calor infrarrojo, y la temperatura de cada segmento es ajustable.
2. El bastidor principal está soldado o articulado por perfil de acero. Por lo tanto, tiene suficiente fuerza y rigidez.

3. Todas las superficies metálicas han sido tratadas con recubrimiento antioxidante.
4. Dos tipos de molde de corte
(1)
molde de corte móvil de aluminio: Cada pala está compuesta por un soporte de pala y un bloque de posicionamiento. Encienda el sistema de calefacción cuando utilice la cortadora, los productos serían suaves y no tenían ningún punto en él.
(2)
Cortador de madera láser: El portacuchillas está hecho con madera contrachapada. El perfil de la línea de corte se corta con láser y, a continuación, las cuchillas se insertan en el soporte de la cuchilla. El costo es bajo, adecuado para productos de baja demanda.
5.
Dispositivo de cambio rápido de molde.  Antes de la instalación del molde,conectar la válvula manual,el mecanismo de bloqueo de aire se abrirá, después de mover el molde a la posición correcta, se apagará la válvula manual y, a continuación, el mecanismo de bloqueo de aire se cerrará para realizar un cambio rápido del molde. Todo el proceso necesita 10 minutos.
6.
Hay una serie de medidas de protección. Se evita cualquier acción que pueda causar colisión entre sí.
7. Modo de trabajo manual/automático. Todos los ajustes se implementan en la pantalla táctil. Después de que el operador ponga el material en la posición y presione el interruptor automático, el equipo completará todo el proceso de formación. El modo manual se utiliza principalmente para el cambio de molde y la prueba de muestras.


Componentes principales
Elemento Marca
PLC Japón OMRON
Pantalla táctil Kunlun Tongtai
Relé de control Japón OMRON
Válvula de solenoide Japón CKD/SMC
Bomba de vacío Alemania Hokaido o Joysun 100m³
Contactor de CA Japón Mitsubishi
Método de calentamiento Calefacción eléctrica ladrillo
Sistema de termorregulación Módulo de control de temperatura AOYI
Cilindro ZHICHENG (empresa conjunta)
Separador de aceite-agua Corea SONNO
Inversor INVERDEX
Servomotor DELTA
Guía de perfiles 6063 Perfil de aluminio con superficie de acero inoxidable
Cadena de tracción de material Dientes afilados de doble fila
Enfriador de agua Lingtong
Método de corte Estructura del brazo del cigüeñal + servomotor
+molde de corte de aluminio extraíble



Power&Air (suministro de cliente)

  380V. Fuente de alimentación: 50Hz-3PH-1 o personalizada.
2. Suministro de aire: Interfaz de aire comprimido de 1" (DN25 mm), presión 0,6-0,8 MP.
3. Bomba de vacío, enfriador de agua está incluido en la máquina.
4. Los clientes deben preparar su propio depósito de almacenamiento de aire, compresores de aire, secador.



Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine
Compresor de aire Depósito de almacenamiento de aire



Entorno del taller

1. Anchura de entrada al taller superior a : 3,0m
2 . La altura del taller sobre: 3,5M
3. Carga sobre el suelo de más de 1 toneladas / m2.




Muestras:
Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine
Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine
Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine
Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine



Nuestro servicio:
1) Recomendar la máquina y los accesorios adecuados según la cantidad de producción del cliente.  Calcular la escala de inversión.
2) Sugiera el punto de instalación adecuado para hacer uso completo del espacio del taller.
3) Recomendar el fabricante de láminas de plástico .
4) Depurar la máquina hasta que las muestras cualificadas sean aprobadas.
5) formar al operador para el cliente.
6) proporcionar soluciones viables para ahorrar costes.
7) un año de garantía de calidad.
8) el daño de las piezas (daño artificial no incluido) será sustituido gratuitamente en el plazo de un año.
9) proporcionar mantenimiento de por vida a los clientes. Sólo cobra el precio del coste del material y el coste del tráfico.
10) Modificar la máquina o añadir otro dispositivo en la máquina según la solicitud del cliente a un costo razonable.



Embalaje y entrega:
1. Cada parte envuelta con película elástica  o caja de madera
2. Contenedor: 1*40HQ
3. Código HS: 8477409000
4. Plazo de entrega: 60-70 días (tiempo libre), 80-90 días (tiempo ocupado)
Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine





Acerca de nosotros:
Desde su fundación en 2004, la empresa se desarrolla rápidamente con el gran esfuerzo de todos los empleados.la empresa cubre un área de más de 6000 metros cuadrados y cuenta con más de 200 trabajadores, entre ellos 25 eran técnicos de alto nivel. Tenemos 3 grandes y medianas máquinas CNC y muchas otras máquinas herramientas, tanto el equipo de procesamiento como la tecnología estuvieron en una posición de liderazgo en la industria termoformadora en China.
Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine




Nuestros socios y proveedores:
Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine




Nuestra fábrica:
Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine




Clientes y exposición:
Asistimos a la feria como China plas, Vietnam plas, plástico y caucho exposición, Malasia Internacional de plástico, Mold&Tools exposición y así sucesivamente.!mientras tanto, tenemos clientes de más de 79 países como EE.UU., Canadá, Alemania, Japón, Reino Unido, India, República Checa, Corea del Sur, Eslovaquia, Polonia, Turquía, Malasia, Vietnam, Indonesia, Rusia, Irán, Brasil, Argentina, Chile, Bolivia, Emiratos Árabes Unidos, Arabia Saudí, Yemen, Perú, etc.

Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine
Zs-4070 Fully Automatic Positive and Negative Pressure Thin Gauge Vacuum Thermoforming Processing Plastic Product (Packaging, tray, box, lid...) Machine



PREGUNTAS Y RESPUESTAS:
1 . P: ¿es una fábrica o una empresa comercial?
R: Somos una fábrica.y bien conocida fabricación de máquina de formación de vacío durante más de 10 años en China.


2. P: ¿Cómo hace su fábrica con respecto al control de calidad?
R: Hemos aprobado el sistema de Gestión de calidad ISO9001:2000 y el certificado CE y tenemos un departamento de QC especial a cargo de la calidad de los productos.

3. P: ¿Cuánto tiempo dura el período de garantía?
R: Un año de garantía de calidad. Los daños de las piezas (daños artificiales no incluidos) se sustituirán de forma gratuita en el plazo de un  año.proporcionar un mantenimiento de por duracióna los clientes. Sólo cobra el precio del coste del material y el coste del tráfico.

4. P: ¿Cuánta capacidad de producción de su empresa un año?
R: Podemos fabricar aproximadamente 100 máquinas de conjuntos un año, apoyamos máquinas personalizadas.

5. P: ¿Dónde está su fábrica? ¿Cómo llegar?
R: Nuestra fábrica está ubicada en No,26 Kangyuan Road, Zhujiajiao Industrial Zone, Qingpu District, Shanghai, China. Se tarda 30 minutos desde el aeropuerto Hongqiao de Shanghai en coche, 60 minutos desde el aeropuerto Pudong de Shanghai en coche.
